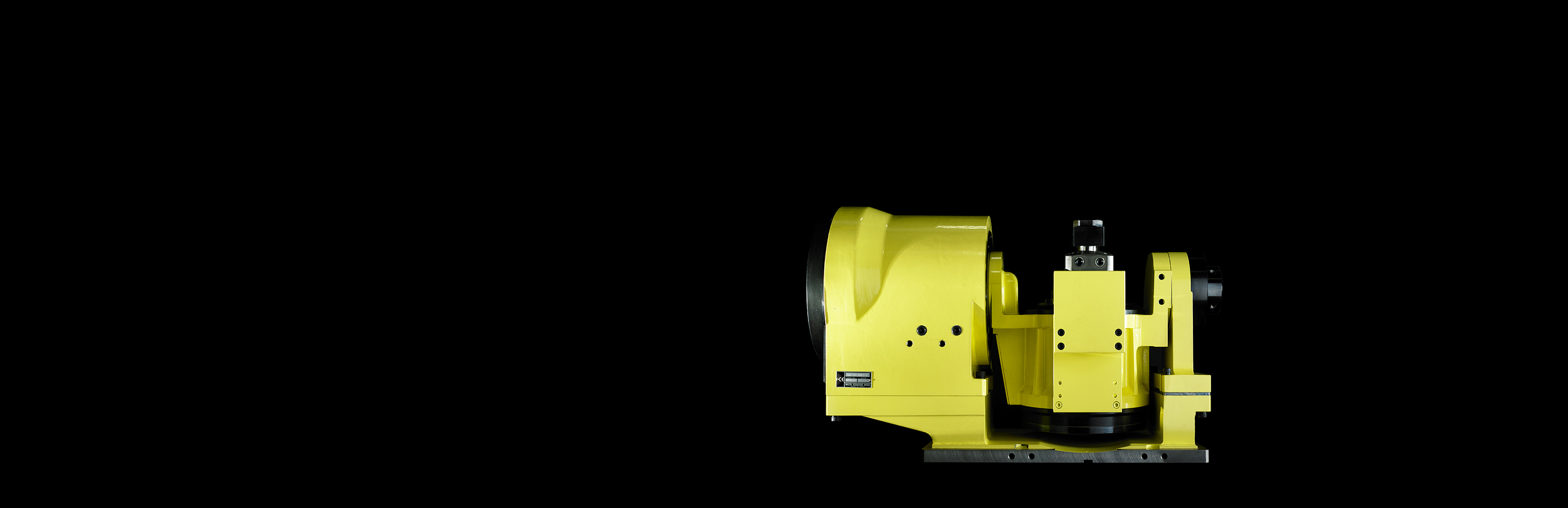

NIKKEN Doğrudan Tahrikli Döner Tablalar basit ve hassastır. Doğrudan Tahrikli tablalar, standart bir döner tabla içindeki sonsuz vida ve dişlisi gibi mekanik bir mekanizma içermez.

Doğrudan Tahrikli Döner Tablalarda, motor doğrudan eksenleri ve tablayı çalıştıracak şekilde tabla gövdesinde "yerleşik" dir.

Tablalar, yüksek hızlanma ve yavaşlama ile son derece yüksek dönüş hızları sağlar. Tek sorun motorun sürüş torkudur! Uygulamanın dikkate alınması gerekir, ancak NIKKEN Doğrudan Tahrikli Döner Tablalar, karmaşık formların ve şekillerin etkili ve hızlı bir şekilde işlenebildiği çok sayıda uygulama için uygundur.

  • Özel "Micro-Spike" fren sistemi

  • Çabuk Hızlanma

  • Yüksek Hızlı dönüş ve konumlandırma

  • Kompakt tabla özellikleri

5AX-DD200AF2
Tabla Çapı[Ømm] 200
İş Mili Delik Çapı [Ømm H7] 53
Merkez Yüksekliği [mm] 195
Yatay Konumda Tabla Yüksekliği (0°) [mm] 295
T Kanal Genişliği [mm] 12
EKSENLER Döner Tilt
Sıkma Sistemi Hava (0.5MPa) Hava (0.5MPa)
Sıkma Torku [Nm] 150 500
Motor [FANUC] DiS60/400 DiS150/200
Enkoder αiCz 512A
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 200 150
Indeksleme Hassasiyeti [sn.] ±10 ±15
Maks. Tork [Nm] 130 380
Sabit Tork [Nm] 24 73/170
Net Ağırlık [Kg] 190
Tabla Maks. İş Yükü 0° - 30° [Kg] 30
Tabla Maks. İş yükü 30° - 90° [Kg] 15
