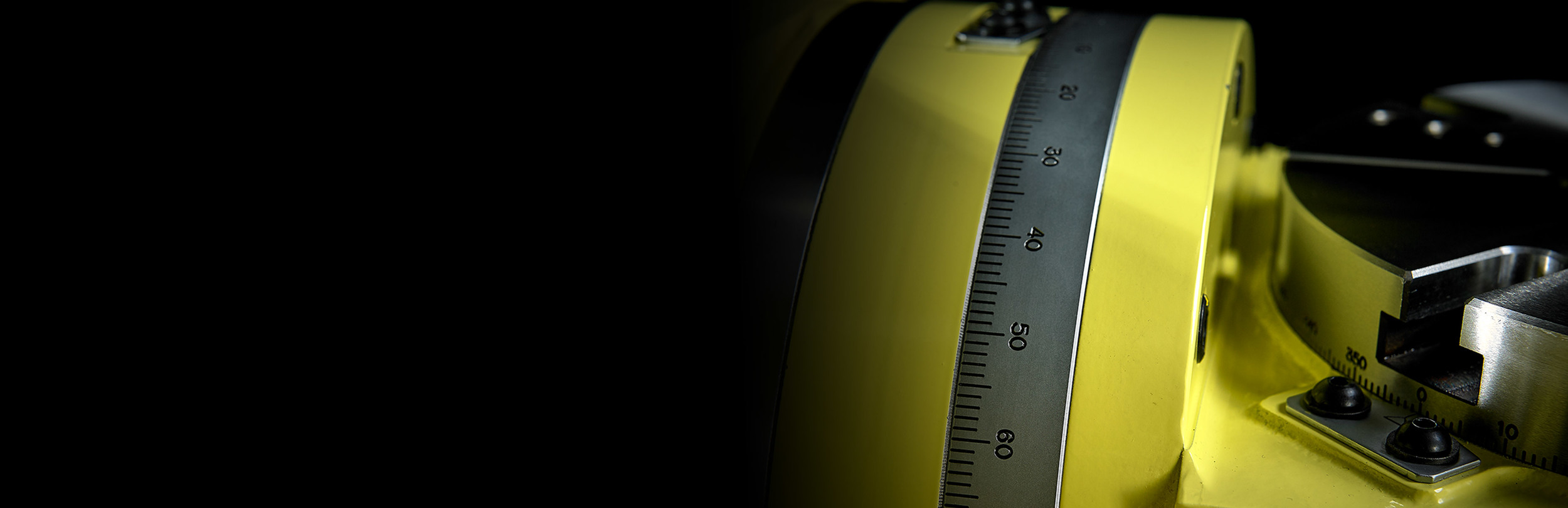

Standart Tilt Eksenli Döner Tabla serisinin en büyüğü olan 5AX-550, yüksek performans ve uzun ömür vaat eden en iyi satılan tablalarımızdan biridir.

5AX-550, orta ila büyük boyutlu işleme merkezleri için rakipsiz yüksek sağlamlık ve dayanıklılık sunan güçlü bir hidrolik sıkma sistemine sahiptir. Yatay işleme merkezlerinde kullanılmak üzere özel olarak tasarlanmış ve isteğe bağlı yerleşik tip 4 çıkışlı döner bağlantı ekine sahip olan 5AX-550, yüksek verimlilik ve doğruluk sağlar.

5AX-550
Tabla Çap[Ømm] 550
Tabla Ölçüsü/Tipi Geniş
İş Mili Delik Çapı  [Ømm H7] 130
İş Mili Sayısı x Eksen aralığı [mm] 1
Merkez Yüksekliği [mm] 380
Yatay Konumda Tabla Yüksekliği (0°) [mm] 518
T Kanal Genişliği [mm] 14
EKSENLER Döner Tilt
(0°-105°)
Sıkma Sistemi Hidrolik Hidrolik
Sıkma Torku [Nm] 3430 6272
Motor Şaftında Tabla Ataleti  [Kg m2 x 103] 5.5 5.2
Servo Motor [d/d] αiF12·2000 αiF12·2000
Min. Artış [Derece] 0.001 0.001
Dönme Hızı [d/d] 11.1 5.5
Toplam Redüksiyon Oranı 1/180 1/360
Indeksleme Hassasiyeti [sn.] 20 60
Indeksleme Hassasiyeti Ultra Hassas [sn.] - -
Net Ağırlık  [Kg] 1150
Tabla Maks. İş Yükü 0° -  30° [Kg] 500
Tabla Maks. İş yükü 30° -  90° [Kg] 300
Tabla Merkezinde Maks. İtme Yükü Tilt Açısı = 0° [N] 31360
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 0° [N] F9800 @ L=275
Tabla Merkezinden 'Lmm' mesafede Maks. İtme Yükü 'F' Tilt Açısı = 90° [N] F19600 @ L=0
F14120 @ L=200
Sonsuz vida dişlisinin Frensiz Gücü (Dinamik Kesim İtişine Karşı) Tilt Açısı = 90° [FxL Nm] 2548
Maks. İş Ataleti [Kg m2] 23
Sürme Torku [Nm] 864
